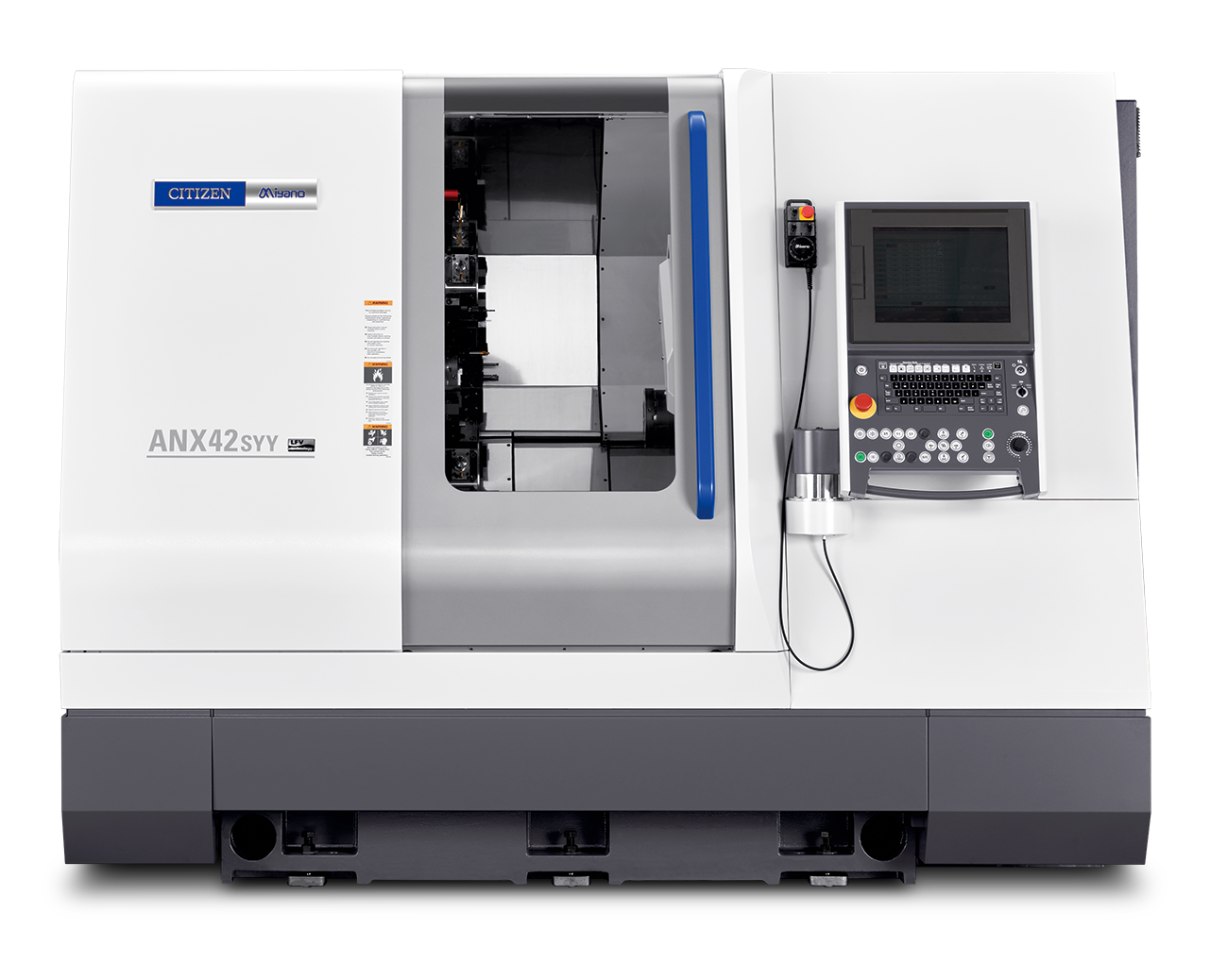

Hypersnabb svarv med Miyano Fanuc Fs31i -Model B Plus med senaste version av HMI.

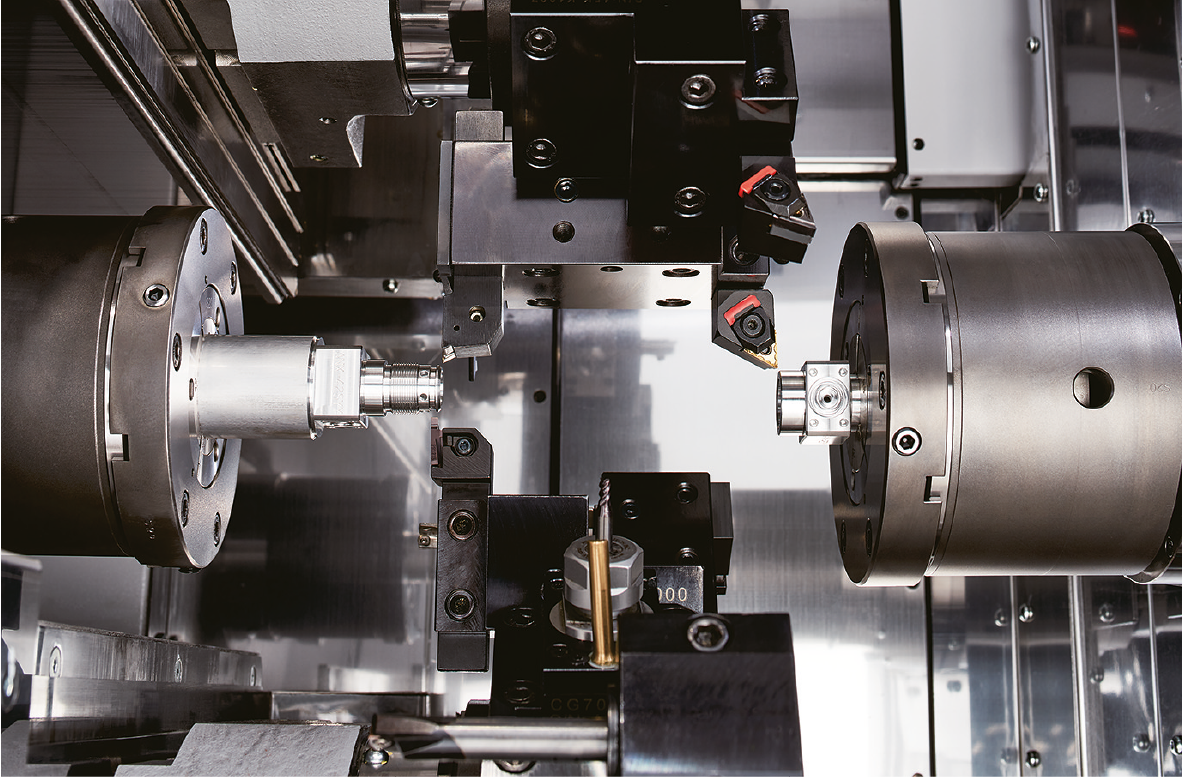

Dubbla revolvrar med 12 positioner och Y-axel på varje revolver som simultant kan jobba mot båda spindlarna gör denna till en flexibel och snabb svarv. Dessutom har den X-rörelse i spindel 2 och Miyanos egen superimposed machining funktion. Detta tillsammans med de dubbla Y-axlarna möjliggör simultan bearbetning med 3 verktyg i ingrepp samtidigt. Med den patenterade spånbrytningstekniken LFV ombord klarar maskinen svårspånande material och mycket komplexa detaljer med höga krav på måttriktighet och definierade krav på ytor.
ANX-42 SYY har linjärgejdrar för hög snabbmatning. Helgjutet stativ och god temperaturkontroll gör att måttnoggrannheten hålls skift efter skift.
- Hylschuck DIN 173E
- Stångkapacitet ø42 mm
- Motoreffekt VAC 11 kW, spindelvarvtal 50-6000
- C-axel
- Hylschuck DIN 173E
- Rörelse Z 440 mm, X 240 mm ( ±120)
- Motoreffekt VAC 11 kW, spindelvarvtal 50-6000
- C-axel
- Båda revolvrarna har plats för 12 verktyg, fasta eller drivna
- Verktygsinfästning Block Tool med slipade styrningar – maximal repeternoggrannhet
- Effekt 2,2 kW, varvtal 6000 v/min
- Rörelse i X 140 mm, Z 315 resp 430 mm, Y 70 mm (± 35)

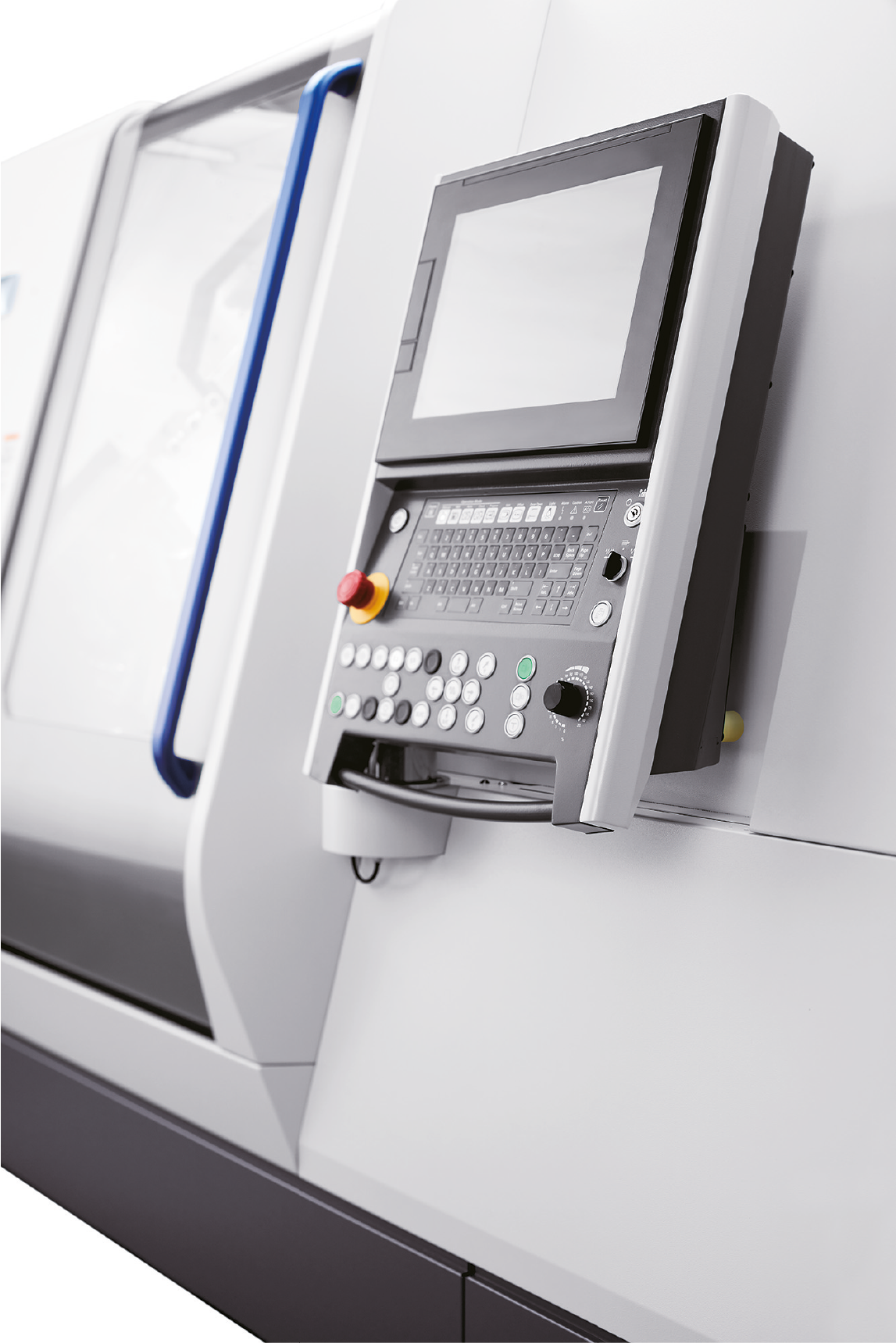

- Miyano, Fanuc Fs31i-Model B Plus med HMI
- Miyano programmeringsinterface
- Ny mjukvara för enklare programmering – OPTION
- Reducering av s.k. non cutting time samt kortare riggtid
- Superimposed machining
- Stor 15″ LCD färgskärm
- Manuell pulsgenerator
- 3 kanals kontroller
- Helical Interpolation
- Polygon Turning (Tool Spindle Synchronization)
- Background Editing (by HMI Screen)
- Fixed Cycle for Drilling (Canned Cycle for Drilling)
- Constant Surface Speed Control
- Custom Macro
- Milling Interpolation (Cylindrical & Polar Coordinate Interpolation)
- Automatic Corner/Chamfering R
- Geometric Input (Direct Drawing Dimension Input)
- Extended Part Program Editing
- Geometry & Wear Offset
- English, German, French Languages Display
- Tum/metrisk omräkning
- Compound Fixed Cycle for Turning I/II (Multiple Repetive Cycle)
- Tool Offset 80sets
- Part Program Storage Capacity 600 m
- Programmable Data Input G10
- Synchronous Tapping (Rigid Tapping for Both Spindles)
- Run Hour/Parts Count Display (by HMI Screen)
- Nose R Offset (Tool Nose R Compensation)
- Superimposed Function for 2-heads
- Workpiece Coordinate System Selection
- Bädden gjuten i ett stycke
- Förspända precisions kulskruvar på alla axlar
- Avstickskontroll, spindelsensor
- Automatisk centralsmörjning
- Kylvätskeutrustning
- Hydraulsystem
- Maskinbelysning
- Detaljfångare
- Detaljtransportör (transportband inne i maskinen)
- 3-stegs signaltorn
- Invändig högtrycksspolning av motspindel
- Detaljutstötare
- Detaljräknare
- Auto Power Off
- Air blow (external) no 1 & 2
- Stångmagasinsinterface
- RS232C port
- Tool monitor
- Tool monitor software
- CE märkning
- Verktygssats
- Transformator
- Spindelhöjd från golv 1220 mm
- Erforderlig golvyta 2650×1630 mm
- Vikt ca 6200 kg
