U500 är Brothers mycket flexibla 5-axliga maskin med verkligt stort arbetsområde (diam 500 mm) i en otroligt kompakt byggd maskin som är energieffektiv på riktigt. Hela 28 verktygsplatser, extremt stabil vagga och stativ med rejäla effekter på spindel (max 18,9 kW) utökar #30 maskinens användningsområde. Den uppvisar samtliga Brothers DNA med mycket hög produktivitet kombinerat med energieffektivitet och låg investeringskostnad. U500 är idealisk för bearbetning av stål eller större detaljer i aluminium.
5 axlig (indexerande) maskin med stort arbetsområde samt verktygsväxlare med 28 platser som klarar verktygsvikt på 4kg och med snabbaste verktygsväxlingen i marknaden, T-T på 0,7 sek. Stort arbetsområde 500 mm i diameter och 270 mm i höjd – totalt 100 kg.
Extremt energisnål – upp 80% lägre energiförbrukning än motsvarande #40 maskin.
Energiåtervinning vid spindelinbromsning. Extremt litet behov av tryckluft endast 55l/min och 0,4 bar. Se energiförbrukning direkt i maskinens display vid bearbetning i realtid – möjlighet till optimering.
Kräver mindre än 4 m2 golvyta.
Verktygsmagasinet är helt servodrivet, Z-axeln stannar aldrig upp under ATC processen utan är i rörelse hela tiden.
Kraftigt och vridstyvt stativ för mycket hög avverkningskapacitet.

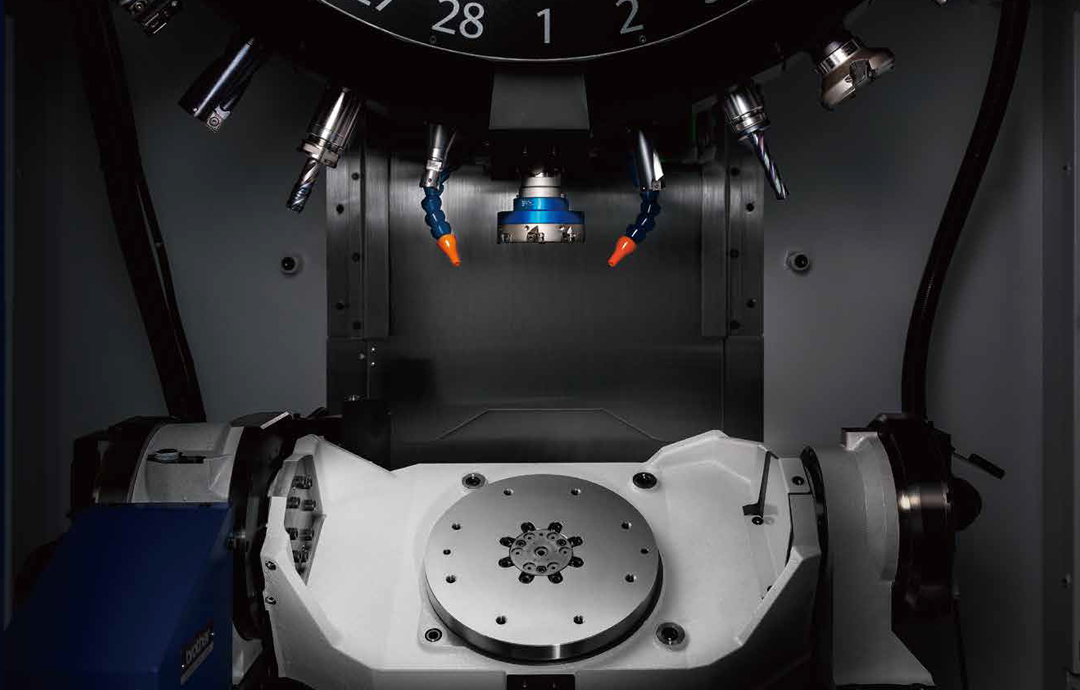

Maskinbord
- Bordstorlek 260 mm
- Vikt arbetsstycke max 100 kg
- Max storlek arbetsstycke Höjd=270 mm, Diameter=500 mm
- A-axel (tiltande axel) +120 – 30 grader
- A-axel broms 610 Nm i låskraft
- C-axel 360 grader
- C-axel broms 500 Nm i låskraft
Indexeringshastighet för bord
- A-axel 50 m/min
- C-axel 75 m/min
Maskinbordet har genomgående hål för anslutning av hydraulik eller luft i centrum
Axlar och matningshastighet
Alla rörelser sker via servomotorer samt med precisionskulskruvar
”Simultaneous operation” – X,Y + A/C axel kan positionera sig samtidigt som verktygsväxling sker
- Rörelse i X 500 mm
- Rörelse i Y 400 mm
- Rörelse i Z 300 mm
- Avstånd spindelnos – bord 145 – 445 mm
- Snabbtransport X/Y/Z 50/50/50 m/min
- Arbetsmatning X/Y/Z 30.000 mm/min
- Högeffektiva och energisnåla servomotorer för axlarna
Spindel/spindeldocka
- Spindelkona BBT 30
- Högeffektiv synkroniserad IPM spindelmotor
- 10.000 varv/min 18,9/10,1/6,7 kW (topp/10min/kont.)
- 16.000 varv/min 7,4/4,9 kW (topp/10min/kont.)
- Spindelvarvtal vid gängning max 6.000 v/min
- Start- stopptid 0,15 sekunder
Verktygsväxlare
- Helt ny verktygsväxlare
- 28 verktyg (option 21)
- Växlingstid
verktyg – verktyg 0,7 sek (3,0kg)
spån – spån 1,3 sek (3.0 kg)
Max verktygsvikt 4,0 kg
Max verktygslängd 250 mm
Max verktygsdiameter 110 mm - Högeffektiva servomotorer med direktdrift på alla axlar
- Förspända dubbellagrade precisionskulskruvar på alla axlar
- Linjärstyrningar från THK
- Spåndusch
För maskiner utrustade med kylvätska genom spindel ingår även:
- Arbetsbelysning LED – OBS endast i bearbetningsutrymmet
- Taköverbyggnad
- Automatisk fettsmörjning
- Luftassisterad högtryckssköljning av verktygskona
- Tank med 150 l, förberedd för högtryckspump (1,5 alt 3,0 MPa) och cyclonfilter
Mått och vikter
Bredd 1.506mm
Djup 2.026 mm (inkl 150 l tank 2.111 mm)
Höjd 2.748 mm
Vikt 2.560 kg
Enkel och intuitiv hantering med bland annat support appar och en vertikal touchskärm.
Relevanta funktioner är grupperade efter användning, som tex ställ och bearbetning, vilket leder till ett effektivt utnyttjande.
Produktions- och operations lägen är visualiserade, för en snabbare och enklare förståelse och överblick.
Den nya NC kontrollen ökar ytterligare effektiviteten i arbetet så en högre produktivitet kan uppnås.
- 15 tums färgskärm med touch funktion precis som en smartphone
- Hemknapp för visualisering av genvägar, styckräknare, cykeltid, programval och verktygslivslängd
- Supportappar finns på skärmen
- Det föregående styrsystemet (C00) menyer kan tas fram och användas i touch skärmen
- Nätverk – klarar Profinet, EterherNet/IP, DeviceNet och CC-link. OPC UA protokoll och gränssnitt
- Minneskapacitet 500Mb (option 3 Gb)
- Antal sparade NC program – max 4000
- Max antal registrerbara verktyg 198 st
- High accuracy mode BI, look-ahead 160 block (option BII – 1000 block)
- Tool life management – kan styras med tid alternativ antal verktygväxlingar
- Mjukvara för kompensering av termiska förändringar
- Dialogprogrammering med konvertering till ISO-kod
- Uttag för USB-minne – med möjlighet att både lagra information och köra program från USB-minne
- Extern kommunikation via RS-232 eller Ethernet
- Auto power off
